Univers Système d'injection
Le système d’injection dose et distribue le carburant nécessaire au fonctionnement du moteur selon les conditions de conduite. Retrouvez injecteurs, pompes, capteurs et composants associés en sélectionnant votre véhicule afin d’identifier les références correspondant à sa motorisation et à son système d’injection.
Les indispensables
![Support / fourchette injecteur OE [1613181280]](https://media.partauto.fr/p/1/0/0/8/3/9/3/3/10083933-large_default.jpg "Support / fourchette injecteur OE [1613181280]")
![Kit de joints, injecteur 3RG [84224]](https://media.partauto.fr/p/1/5/9/9/5/7/6/9/15995769-large_default.jpg "Kit de joints, injecteur 3RG [84224]")
![Dispositif d'arrêt, système d'injection SEIM [121530]](https://media.partauto.fr/p/1/5/9/5/9/8/3/6/15959836-large_default.jpg "Dispositif d'arrêt, système d'injection SEIM [121530]")
![Kit de joints, injecteur 3RG [81265]](https://media.partauto.fr/p/8/9/3/6/3/6/0/8936360-large_default.jpg "Kit de joints, injecteur 3RG [81265]")
![Kit de joints, injecteur ELRING [871.730]](https://media.partauto.fr/p/1/4/7/4/7/0/3/3/14747033-large_default.jpg "Kit de joints, injecteur ELRING [871.730]")
![Injecteur OE [1608518380]](https://media.partauto.fr/p/8/2/4/7/4/5/7/8247457-large_default.jpg "Injecteur OE [1608518380]")
![Support, injecteur FAST [FT53801]](https://media.partauto.fr/p/1/6/1/1/7/3/3/0/16117330-large_default.jpg "Support, injecteur FAST [FT53801]")
![Tuyau, carburant de fuite OE [1574AJ]](https://media.partauto.fr/p/8/2/4/9/0/1/6/8249016-large_default.jpg "Tuyau, carburant de fuite OE [1574AJ]")
![Kit de joints, injecteur 3RG [84223]](https://media.partauto.fr/p/1/5/9/9/5/7/6/8/15995768-large_default.jpg "Kit de joints, injecteur 3RG [84223]")
![Kit de joints, injecteur FAST [FT49654]](https://media.partauto.fr/p/1/6/1/1/4/6/8/4/16114684-large_default.jpg "Kit de joints, injecteur FAST [FT49654]")
Toutes nos catégories Système d'injection
Bien choisir
À quoi sert le système d'injection ?
L'injection dose et pulvérise le carburant au moment prévu par le calculateur ou le système mécanique. Sur les moteurs modernes, la pression et le temps d'ouverture des injecteurs sont contrôlés avec grande précision.
- Dose le carburant
- Pulvérise au bon moment
- Travaille sous pression élevée selon système
Quels sont les principaux systèmes ?
On trouve injection essence indirecte ou directe, diesel à pompe rotative ou en ligne, injecteur-pompe et surtout rampe commune sur les diesels récents. Les pressions, composants et procédures diffèrent fortement.
- Essence indirecte ou directe
- Diesel mécanique ou électronique
- Common Rail et injecteur-pompe
Quels signes peuvent indiquer un défaut ?
Démarrage difficile, ratés, fumée, manque de puissance, surconsommation ou claquement peuvent conduire à contrôler injection et alimentation. Le diagnostic doit distinguer injecteurs, pompe, pression et commande électrique.
- Démarrage difficile
- Fumée ou ratés
- Pression de carburant incorrecte
Pourquoi la propreté est-elle critique ?
Les composants d'injection moderne utilisent des jeux internes très faibles. Une particule ou de l'eau dans le carburant peut endommager pompe et injecteurs : les conduites ouvertes doivent être protégées immédiatement.
- Travailler très proprement
- Boucher les conduites ouvertes
- Respecter les couples et procédures
Les principaux éléments du système d'injection
| Élément | Rôle | À contrôler | Point pratique |
|---|---|---|---|

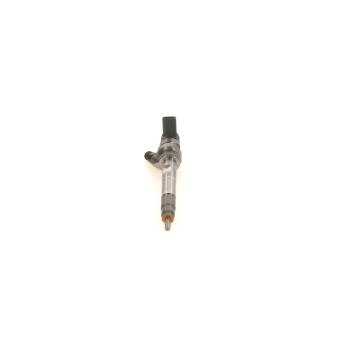

| Injecteur | Dose et pulvérise le carburant | Correction, retour, étanchéité | Codage possible après remplacement |

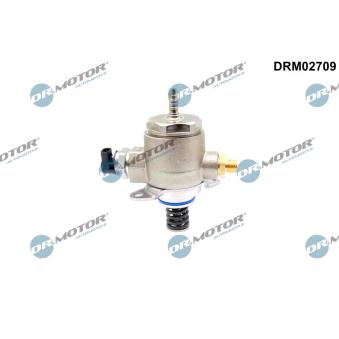

| Pompe haute pression | Crée la pression d'injection | Pression, fuite, contamination | Ne pas conclure sans diagnostic du circuit |

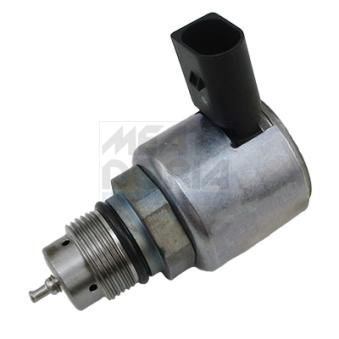

| Rampe commune | Stocke et distribue le carburant sous pression | Capteur et soupape | Pression très élevée : procédure de sécurité |
| Conduite haute pression | Relie pompe, rampe et injecteurs | Fuite et état | Certaines conduites doivent être remplacées après dépose |
Que contrôler selon le symptôme ?
| Symptôme | À contrôler | Pourquoi |
|---|---|---|
| Démarrage difficile | Pression de rail, retours injecteurs et alimentation | La pression peut ne pas monter suffisamment |
| Fumée noire | Injecteurs, air admis et EGR | Un excès de carburant ou manque d'air est possible |
| Claquement diesel | Injecteurs et combustion | Un mauvais débit peut perturber la combustion |
| Limaille dans le carburant | Pompe HP et circuit complet | Une pompe endommagée peut contaminer tout le système |
Questions fréquentes de nos clients
Un injecteur neuf doit-il être codé ?
Sur de nombreux systèmes modernes oui, selon le type d'injecteur et la stratégie du calculateur.
Peut-on tester un injecteur sans le déposer ?
Certains contrôles sont possibles au diagnostic ou par mesure des retours, mais un banc peut être nécessaire pour une évaluation complète.
Une pompe haute pression défaillante peut-elle contaminer le circuit ?
Oui. Des particules métalliques peuvent se propager dans la rampe, les conduites et les injecteurs.
Pourquoi les conduites haute pression sont-elles particulières ?
Elles travaillent à très forte pression et doivent conserver une géométrie et une étanchéité précises.

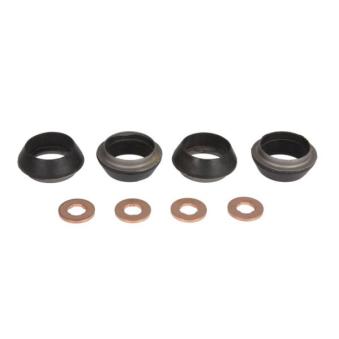

Un joint d'injecteur défectueux peut-il faire du bruit ?
Oui, une fuite de combustion au siège peut produire un bruit de souffle et des dépôts autour de l'injecteur.
Faut-il remplacer le filtre à carburant lors d'une réparation d'injection ?
C'est souvent pertinent, surtout en cas de contamination du circuit.
Peut-on intervenir sur une rampe commune moteur tournant ?
Non. Les pressions sont dangereuses ; il faut suivre strictement la procédure de mise en sécurité.
